LF-Stab-Antenne MX

RFID
LF

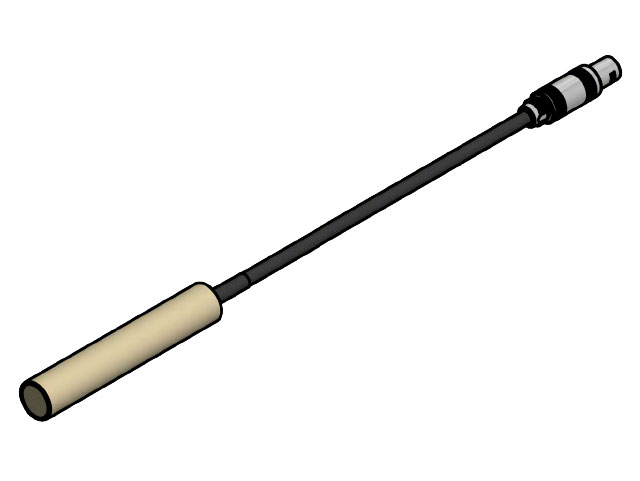

Die Stabantenne im Format MX im grauen Standard-Gehäuse, erweist sich als unverzichtbare Komponente für Ihre RFID-Anwendung im LF-Bereich (134,2 kHz). Ihre Vielseitigkeit und Kompaktheit machen sie zu einer erstklassigen Wahl für verschiedenste Anwendungen. Dank ihrer Flexibilität überzeugt die LF-Stabantenne MX mit einer variablen Anschlusskonfektion, die sowohl den Lemo-Stecker in gerader oder abgewinkelter Ausführung als auch den SMA-Stecker umfasst.

Die Verbindung wird durch ein strapazierfähiges PVC-Kabel in Schwarz gewährleistet. Um den individuellen Bedürfnissen gerecht zu werden, bieten wir diverse Leitungslängen an und können auch auf individuelle Kundenwünsche angepasste Versionen liefern. Die LF-Stabantenne MX setzt Maßstäbe im LF-Bereich und beweist ihre Leistungsfähigkeit sowie Zuverlässigkeit in unterschiedlichsten Szenarien.

Bitte scrollen oder wischen Sie, um den Inhalt der Tabelle zu sehen.

ArtikelnummerGehäuseSteckertyp Länge
HRF.A.LFX.SMX.LS.xxStandardgehäuseLEMO 1Sxx = Antennenkabel in dm (10 = 1,0 m), verfügbare Längen: 1,0 1,5 2,0 3,0 4,0
HRF.A.LFX.SMX.SS.xxStandardgehäuseSMAxx = Antennenkabel in dm (10 = 1,0 m), verfügbare Längen: 1,0 1,5 2,0 3,0 4,0
HRF.A.LFF.SMX.LS.xxStandardgehäuseLEMO 1Sxx = Antennenkabel in dm (10 = 1,0 m), verfügbare Längen: 1,0 1,5 2,0 3,0 4,0 (schleppkettenfähig)
HRF.A.LFF.SMX.SS.xxStandardgehäuseSMAxx = Antennenkabel in dm (10 = 1,0 m), verfügbare Längen: 1,0 1,5 2,0 3,0 4,0 (schleppkettenfähig)
  • RFID-Antennen-Frequenz: 134,2 kHz

    • Komfortable Steckverbindungen für den sofortigen Einsatz (Push-Pull-System)
    • Robuste Stecker für sichere Verbindungen
    • Verschiedene Typen und Kabellängen verfügbar
    • Kompatibel mit HERMOS-RFID-Lesegeräten (Basis-LF)
  • Kabeltyp

    • PVC schwarz, Temperaturbereich von -35 bis +80°C
    • Flexkabel für Schleppketten verfügbar
    • Antennengehäuse: Standard, max. Lesereichweite < 250 mm (abhängig vom Transpondertyp)
  • Anschlussmöglichkeiten

    • Kabelösen zum Anschrauben
    • Offenes Ende, auf Wunsch vorkonfektioniert mit Lemo-Standardstecker, gerade oder abgewinkelt oder SMA-Stecker

Das Herunterladen bestimmter Dateien erfolgt über einen geschützten Zugangsbereich.
Jetzt mit Account anmelden oder neu registrieren.

  • LF Stab Antenne MX (Datasheet)

    LF Stab Antenne MX (Datasheet)

    Datasheet

    LF-Stab-Antenne-MX.zip

    Deutsch/English

  • LF Stab Antenne MX (Antenna Diagramm)

    LF Stab Antenne MX (Antenna Diagramm)

    Drawings

    ANT_MX_Read_Write_MP_P.pdf

    perpendicular to antenna axis

  • LF Stab Antenne MX (Antenna Diagramm)

    LF Stab Antenne MX (Antenna Diagramm)

    Drawings

    ANT_MX_Read_Write_MP_S.pdf

    parallel to antenna axis

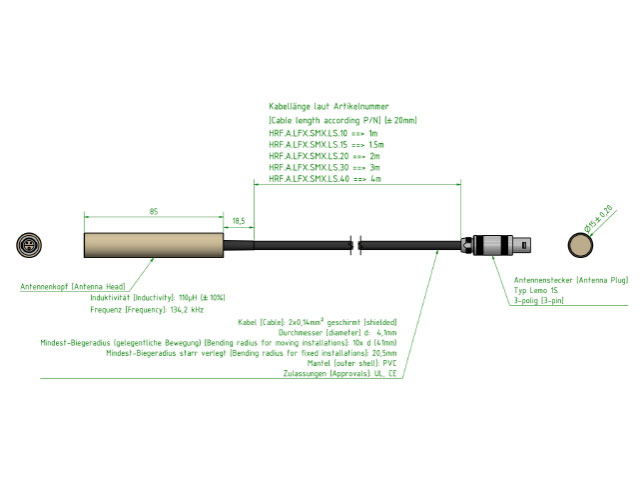

BauformStabantenne
Länge Antennenzylinder85 mm
Durchmesser Antennenzylinder15 mm
Durchmesser Antennenkabel4,1 mm
AntennenmaterialPP, hellgrau
Frequenz134,2 kHz
KabelmantelPVC
KabellängeVariantenabhänigig
SteckertypVariantenabhängig
Betriebstemperatur 0 °C bis 50 °C
Lagertemperatur-25 °C bis 70 °C
Zulässige Luftfeuchtigkeit bei 50 °C 25% bis 80%
KonfirmitätRoHS, REACH
