HF-Block-Antenne

RFID
HF

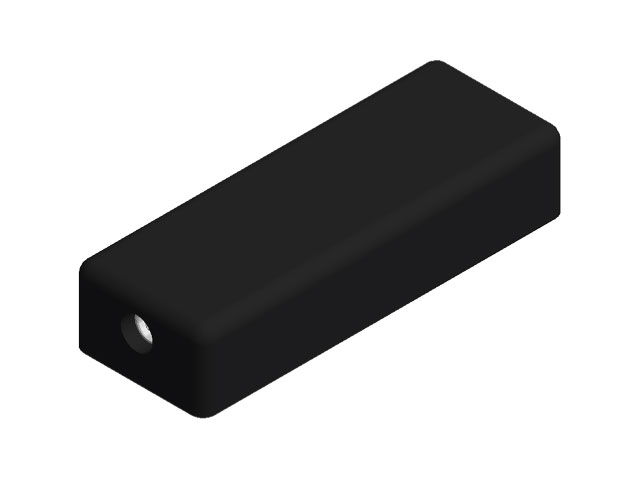

Die HF-Block-Antenne eignet sich aufgrund ihrer Bauweise besonders für Anwendungen mit begrenztem Platzangebot. Sie ist als Rahmenantenne konzipiert und wird von einem robusten Kunststoffgehäuse wasserdicht verschlossen (erhältlich in Schutzart IP65 und IP 30). Sie ist für den Einsatz in metallischer Umgebung geeignet. Um für jede Anwendung die optimale Lösung zu bieten, ist die HF-Blockantenne mit unterschiedlichen Kabelausgängen und verschiedenen Kabellängen im Angebot (nicht aufgeführte Größen auf Anfrage).

Bitte scrollen oder wischen Sie, um den Inhalt der Tabelle zu sehen.

Artikelnummer Gehäuse Steckertyp Länge
HRF.A.HFX.BM.SU.xxBlock-Ausgang rückseitigSMAxx = Antennenkabel in dm (10 = 1m), Verfügbare Längen: 1,0 1,8 2,0 3,0 3,6
HRF.A.HFX.BM.SS.xxBlock-Ausgang seitlichSMAxx = Antennenkabel in dm (10 = 1m), Verfügbare Längen: 1,0 2,0 3,0 6,0
HRF.A.HFX.BM.LS.00Block-Ausgang seitlichLEMO-
HRF.A.HFX.BM.LU.00Block-Ausgang rückseitigLEMO-
  • Technologie

    RFID-Antennen-Frequenz: 13,56 MHz

  • Eigenschaften

    • Komfortable Steckverbindungen für den sofortigen Einsatz (Push-Pull-System)
    • Robuste Stecker für sichere Verbindungen
    • Verschiedene Typen und Kabellängen verfügbar
    • Typische Lesereichweite < 100 mm (abhängig vom Transpondertyp)
  • Kabeltyp

    • RG 174/U schwarz, 50 Ω, Temperaturbereich von -35 bis +80°C
  • Anschlussmöglichkeiten

    • LEMO- oder SMA-Standardstecker
    • Kundenspezifische Anschlüsse und Kabellängen möglich
  • Kompatibilität

    Kompatibel mit HERMOS-RFID-Lesegeräten (Basis-HF)

Das Herunterladen bestimmter Dateien erfolgt über einen geschützten Zugangsbereich.
Jetzt mit Account anmelden oder neu registrieren.

  • HF Block Antenne (Datasheet)

    HF Block Antenne (Datasheet)

    Datasheet

    HF-Block-Antenne.zip

    Deutsch/English

Bauform Blockantenne
Abmessungen 80 x 29 x 17 mm
AntennenanschlussSMA/LEMO
Durchmesser Antennenkabel 3 mm
Antennenmaterial PP, schwarz
Frequenz 13,56 MHz, ISO 15693
Kabelmantel PVC
Kabellänge Variantenabhängig
Steckertyp Variantenabhängig
Schutzart IP 30 (IP 65 auf Anfrage)
Betriebstemperatur 0 °C bis 50 °C
Lagertemperatur -25 °C bis 70 °C
Zulässige Luftfeuchtigkeit bei 50 °C 25% bis 80%
Konformität RoHS, REACH
